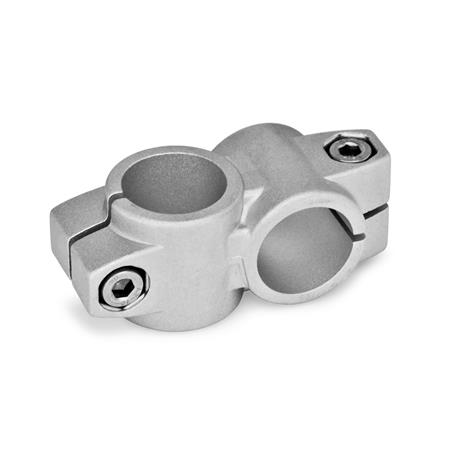

Kreuz-Klemmverbinder KS aus Aluminium-
Druckguss verfügen über geschlitzte und spanend
bearbeitete Klemmstellen.
Die Bohrungen der Klemmstellen sind versetzt und
in einem Winkel von 90 Grad zueinander
angeordnet. Sie nehmen handelsübliche Stangen
und Rohre über den gesamten Querschnitt der
Bohrung vollflächig auf.
Innensechskantschrauben oder verstellbare
Klemmhebel reduzieren an den Schraubstellen den
Bohrungsquerschnitt zum Klemmen.
Klemmhebel eignen sich für wiederkehrendes,
werkzeugloses Klemmen. Unter der Bezeichnung
HSK sind sie für den Einzeleinsatz sowohl separat
als auch in anderen Ausführungen erhältlich.
Aufgrund der kleineren Klemmhebellänge ist die
erreichbare Klemmkraft jedoch geringer als bei einer
werkzeugbetätigten Innensechskantschraube.
